因電機安裝好后主要是試運行，這里主要簡單介紹控制柜的*作，詳細的請參照CT200系列高性能矢量變頻器用戶手冊。

1、*作面板

控制面板有啟動/停止旋鈕，速度調節旋鈕，變頻器顯示和設置小面板，還包括運行、蜂鳴、告警指示燈，*作簡單。

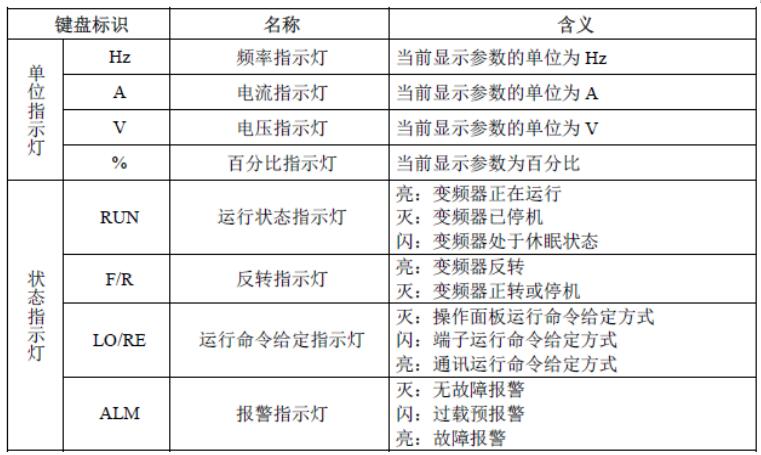

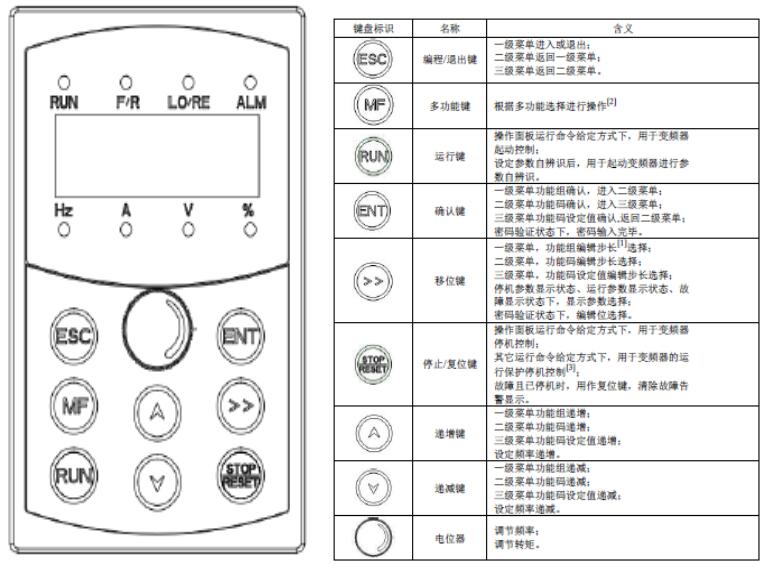

2、變頻器*作面板

3、控制柜*作步驟

?首先根據拖動裝置參數進行變頻器參數設定。公司提供的控制柜已經做好參數設定，用戶不需要重新設置，如需設計請聯系售后服務公司。

?開啟柜門，合上機柜下面的斷路器，此時變頻器鍵盤會先顯示5個8后再顯示頻率，并閃爍；

?確認抽油機剎車已松開，機柜上紅色故障燈為熄滅狀態，將啟動旋鈕扭*運行，此時變頻器啟動，綠色運行指示燈亮，抽油機開始工作；

?若抽油機過快或者過慢，可使用調速旋鈕進行調速，往左逆時針旋轉為調慢，往右順時針是調快；

?觀察抽油機運行狀態，正常運行后關上柜門，上電啟動完成。
